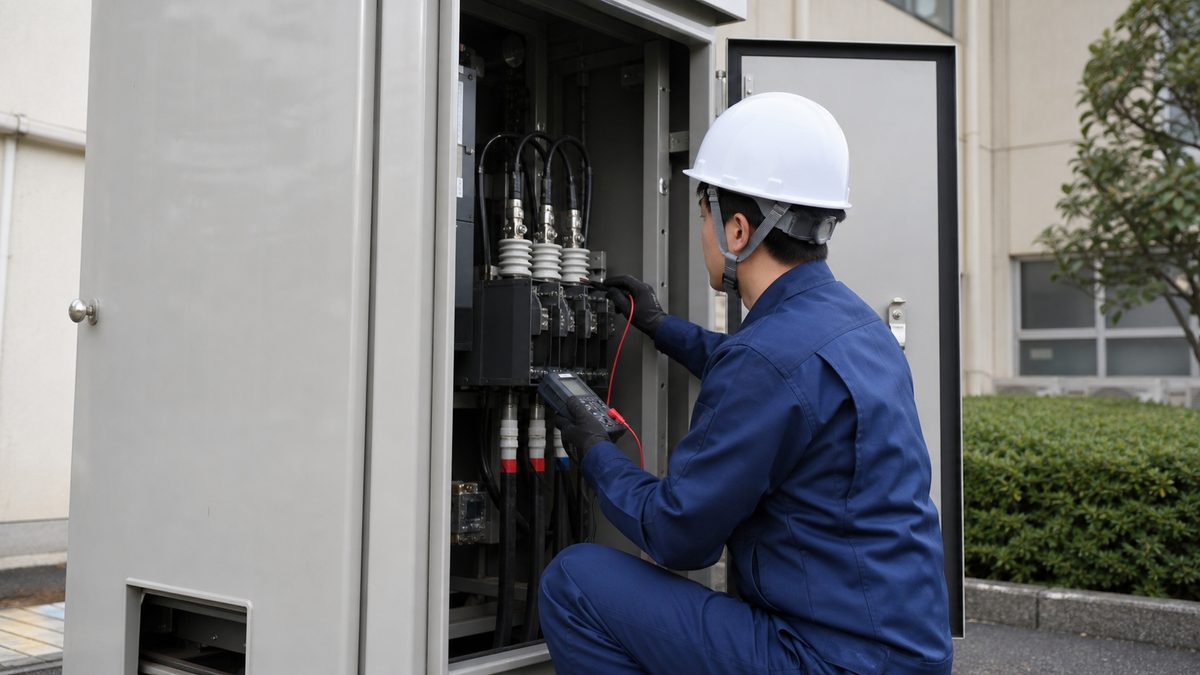

キュービクルを設置している事業所には、法律で定められた保安の義務があります。「なんとなく毎月点検に来てもらっている」という状態の方も多いと思いますが、根拠は電気事業法にあります。
高圧で受電する設備は自家用電気工作物にあたり、設置者は保安規程を定めて届け出ること、電気主任技術者を選任することが義務づけられています。点検はその保安体制のなかで行われるものです。
この記事では、キュービクル点検の法的な位置づけ、点検の内容と頻度、費用の目安、そして点検で見つかる典型的な劣化を整理します。
- 高圧受電の設備は自家用電気工作物。保安規程の届出と電気主任技術者の選任が電気事業法上の義務
- 7,000V以下で受電する需要設備は、外部委託承認を受ければ主任技術者を選任しないことができる
- 点検は月次点検（運転中に実施）と年次点検（原則停電して実施）に分かれる
- 年次点検は1年に1回以上。条件を満たせば停電点検を3年に1回とすることも可能
- 費用の目安は年間10万〜30万円程度。設備規模と点検頻度による
キュービクルとは
電力会社から高圧（6,600V）で受電し、施設で使える電圧（200V／100V）に変換するための設備一式を金属の箱に収めたものです。正式にはキュービクル式高圧受電設備といいます。
工場、商業施設、事務所ビル、病院、学校、コンビニなど、契約電力が50kW以上になる施設では、この設備で受電するのが一般的です。屋上や敷地の一角に置かれている、灰色の大きな金属の箱がそれです。
中には次のような機器が入っています。
- 断路器（DS）、高圧交流負荷開閉器（LBS）、真空遮断器（VCB）
- 変圧器（トランス）
- 高圧進相コンデンサ（SC）、直列リアクトル（SR）
- 避雷器（LA）
- 保護継電器、計器用変成器（VT・CT）
- 低圧配電盤
点検が義務になる法的な根拠
電気事業法では、事業用電気工作物を設置する者に次の義務を課しています。
| 条文 | 内容 |
|---|---|
| 第39条 | 事業用電気工作物を技術基準に適合するように維持しなければならない |
| 第42条 | 保安を確保するため保安規程を定め、使用の開始前に主務大臣へ届け出る。変更したときも届出が必要 |
| 第43条 | 保安の監督をさせるため、主任技術者免状の交付を受けている者のうちから電気主任技術者を選任する |
点検の頻度や内容そのものは、この保安規程のなかで定めることになります。「点検は年◯回」と法律に直接書かれているわけではなく、保安規程で定めたとおりに実施する義務があるという構造です。
そして第42条第4項では、設置者およびその従業者は保安規程を守らなければならないと定められています。決めたことを実行しないと、法令違反になります。
電気主任技術者の選任と外部委託
本来なら、事業者は自社で電気主任技術者を選任しなければなりません。ただ、中小規模の事業所が有資格者を雇うのは現実的ではないため、外部に委託する道が用意されています。
電気事業法施行規則第52条第2項では、電圧7,000V以下で受電する需要設備について、保安管理業務の委託契約が要件に該当する者と締結され、経済産業大臣（産業保安監督部長）の承認を受けた場合、電気主任技術者を選任しないことができると定めています。
これが保安管理業務外部委託承認制度です。多くの事業所はこの制度を使い、電気管理技術者や電気保安法人と契約しています。
外部委託の主な要件
同規則第53条第2項では、承認の要件として次のようなことが定められています。
- 委託契約の相手方が要件に該当していること
- 委託契約は保安管理業務を委託することのみを内容とする契約であること
- 電気工作物の点検を、別に告示する頻度で行うことが委託契約に定められていること
- 災害・事故など非常の場合の連絡体制、設置者と受託者の相互の義務・責任が契約に定められていること
- 受託者の主たる連絡場所が、当該事業場に遅滞なく到達し得る場所にあること
最後の項目は実務上けっこう重要です。事故が起きたときにすぐ駆けつけられる距離にいるか、という要件になっています。
月次点検で見ること
設備を運転したまま行う点検です。停電させないので、営業や生産を止めずに実施できます。
| 項目 | 見ること |
|---|---|
| 外観点検 | キュービクル本体の腐食、扉の変形、施錠、扉の開閉、換気口の詰まり、小動物の侵入痕跡 |
| 電圧・電流の測定 | 受電電圧、負荷電流。契約電力に対する余裕の確認 |
| 漏えい電流の測定 | B種接地工事の接地線に流れる漏えい電流。絶縁状態の目安になる |
| 温度の確認 | 変圧器や接続部の異常な発熱。サーモグラフィを使うこともある |
| 異音・異臭の確認 | 放電音、うなり、焦げたにおい |
| 油の確認 | 油入変圧器の油量、油漏れ |
| 周囲の状況 | 保安距離が確保されているか、可燃物が置かれていないか、雨水の侵入 |
短時間で終わりますが、変化を追えるのがこの点検の価値です。漏えい電流が少しずつ増えている、変圧器の温度が去年より高い。こうした傾向が事故の予兆になります。
年次点検で見ること
停電させて、設備を止めた状態で行う点検です。月次点検では触れない部分まで確認できます。
| 項目 | 見ること |
|---|---|
| 絶縁抵抗測定 | 高圧・低圧の各回路の絶縁状態 |
| 接地抵抗測定 | A種・B種・C種・D種接地工事の抵抗値 |
| 保護継電器の動作試験 | 過電流継電器（OCR）、地絡継電器（GR）などが正しく動作するか |
| 遮断器の動作確認 | VCBやLBSが確実に開閉するか |
| 清掃 | 盤内のほこり、汚れの除去。絶縁不良の原因になる |
| 増締め | 端子や接続部のねじの緩み。緩みは発熱・焼損につながる |
| 絶縁油の試験 | 油入変圧器の絶縁油の劣化状況（必要に応じて） |

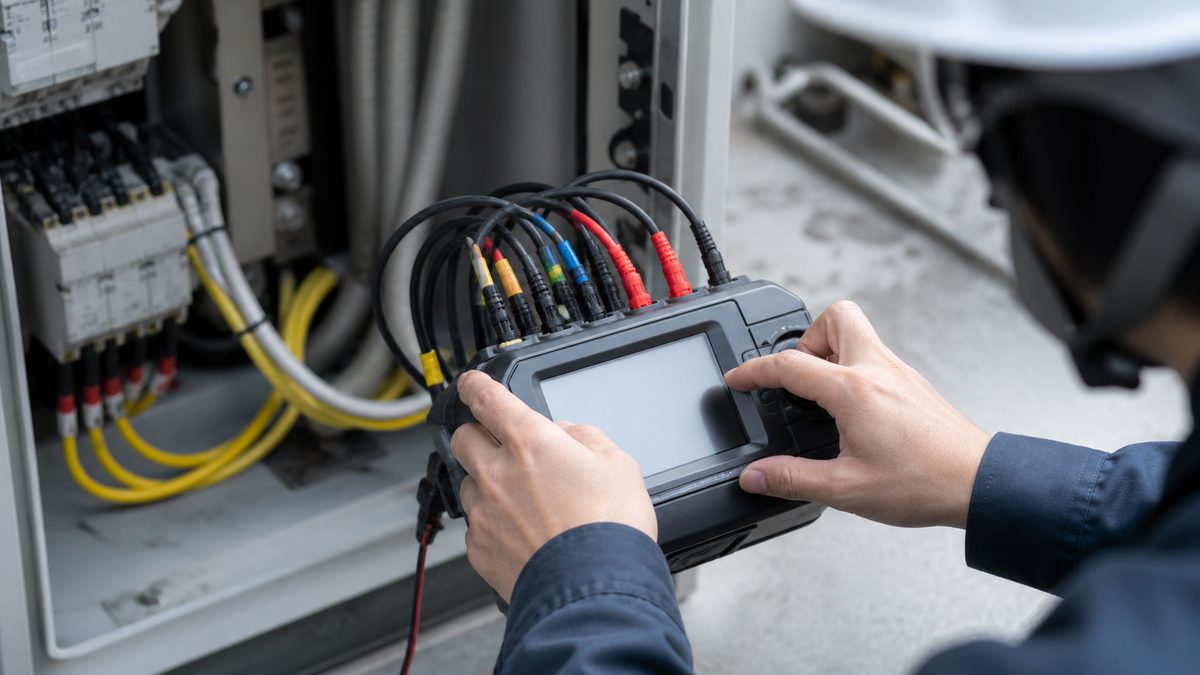

特に大事なのが保護継電器の動作試験です。事故が起きたときに電気を遮断するための装置なので、これが動かなければ設備を守れません。しかも、動かないことは事故が起きるまで分かりません。試験でしか確認できない項目です。
点検の頻度
外部委託承認制度では、点検の頻度が告示で定められており、これを委託契約に盛り込むことが承認の要件になっています。
| 点検 | 頻度 | 備考 |
|---|---|---|
| 月次点検 | 設備の条件により、隔月1回または3か月に1回といった区分がある | 運転中に実施 |
| 年次点検 | 1年に1回以上 | 設備の条件を満たせば、停電による点検を3年に1回以上とすることも可能 |
頻度を緩和できるかどうかは、設備の信頼性や遠隔監視装置の設置状況などで決まります。緩和すれば費用は下がりますが、異常を見つける機会も減ることになります。設備の状態と事業への影響を踏まえて判断してください。
費用の目安
| 内容 | 費用の目安 |
|---|---|
| 保安管理業務の委託（年間） | 10万〜30万円程度 |
| 年次点検（停電作業） | 上記に含まれる場合と別途の場合がある |
| 絶縁油の試験 | 別途 数万円 |
| 指摘事項の修繕 | 内容による |
契約電力の規模、点検頻度、事業場の数で変わります。金額を比べるときは、年次点検が含まれているかと、指摘事項が出たときの対応がどうなるかを確認してください。点検だけで工事は別会社、という形だと、対応が遅れることがあります。
点検で見つかる典型的な劣化
- ケーブル端末の劣化：高圧ケーブルの終端部は、経年で絶縁が低下します。停電事故の原因として多い箇所です
- 変圧器の絶縁油の劣化：油の色、酸価、絶縁破壊電圧の変化
- 進相コンデンサの膨れ：内部の劣化が進むと外観に現れます。力率にも影響します
- 接続部の緩みと発熱：増締めで対応しますが、変色していれば部材の交換を検討します
- 盤の腐食：屋外設置の場合、下部から錆びていきます。沿岸部は特に進行が早い
- 小動物の侵入：ネズミやヘビが入り込んで短絡事故を起こすことがあります。侵入口の封鎖が必要です
- 保護継電器の動作不良：試験でしか分かりません
こうした指摘が積み重なってきたら、部分的な修繕を繰り返すより設備全体の更新を検討する時期です。
点検の価値は、壊れる前に気づけることにあります。停電してから直すのと、点検で見つけて計画的に直すのとでは、費用も事業への影響もまったく違います。
特に高圧ケーブルの端末や進相コンデンサは、外から見えるところに変化が出ることがあります。年次点検で「そろそろですね」と伝えておけば、次の予算に入れられます。突然止まってから慌てるより、ずっといい。
指摘が出たときは、優先順位の高いものから消化していきます。全部を一度に直す必要はありません。ただ、勝手に判断せず必ずご相談したうえで進めます。
点検で見つけて、計画的に直す
キュービクルの事故が起きると、施設全体が止まります。工場なら生産停止、店舗なら休業、ビルならテナント全体に影響します。復旧までの時間も、原因によっては数日かかります。
点検は「法律で決まっているからやるもの」というより、事業を止めないための備えだと考えています。月次で変化を追い、年次で試験と清掃をする。その積み重ねが、突然の停電を遠ざけてくれます。
Frawは仙台を拠点に、宮城県全域と東北近郊で法人・店舗の電気設備工事に対応しています。第一種電気工事士として低圧から高圧まで施工可能。点検で見つかった不具合の修繕から設備の更新まで一貫して承ります。法人・店舗の電気設備工事について詳しく見る。
よくある質問
キュービクルの点検は法律で義務づけられていますか？
高圧受電の設備は自家用電気工作物にあたり、電気事業法により技術基準への適合維持（第39条）、保安規程の届出（第42条）、電気主任技術者の選任（第43条）が義務づけられています。点検の頻度や内容は保安規程で定め、設置者およびその従業者はこれを守らなければならないと定められています。
月次点検と年次点検はどう違いますか？
月次点検は設備を運転したまま行う点検で、外観確認、電圧・負荷電流の測定、B種接地工事の接地線に流れる漏えい電流の測定などを行います。年次点検は原則として停電させて行い、絶縁抵抗測定、接地抵抗測定、保護継電器の動作試験、盤内の清掃、端子の増締めなどを実施します。
点検の頻度はどのくらいですか？
外部委託承認制度では点検頻度が告示で定められており、需要設備では設備の条件により隔月1回または3か月に1回といった区分があります。年次点検は1年に1回以上が基本ですが、設備の条件を満たせば停電による点検を3年に1回以上とすることも認められています。
電気主任技術者を自社で雇う必要がありますか？
電圧7,000V以下で受電する需要設備であれば、保安管理業務の委託契約が要件に該当する者と締結され、経済産業大臣（産業保安監督部長）の承認を受けることで、電気主任技術者を選任しないことができます。これが保安管理業務外部委託承認制度で、多くの事業所がこの制度を利用しています。
キュービクル点検の費用はいくらですか？
保安管理業務の委託で年間10万〜30万円程度が一般的な目安です。契約電力の規模、点検頻度、事業場の数で変わります。比較する際は、年次点検が含まれているか、指摘事項が出たときの修繕まで対応してもらえるかを確認してください。
年次点検の停電はどのくらいの時間ですか？
設備の規模と点検内容によりますが、半日程度が一般的です。営業や生産を止める必要があるため、日曜や夜間に実施することが多くなります。冷凍・冷蔵設備やサーバーがある場合は、あらかじめ対応を決めておかないと当日に混乱します。
まとめ
キュービクルの点検は、電気事業法に基づく保安体制の一部です。設置者には技術基準への適合維持、保安規程の届出、電気主任技術者の選任という義務があり、7,000V以下で受電する需要設備なら外部委託承認制度が使えます。
点検は月次と年次に分かれ、月次は運転中の測定と外観確認、年次は停電させての絶縁測定・保護継電器の動作試験・清掃・増締め。特に保護継電器の試験は、実施しないと動作するかどうか分かりません。
費用は年間10万〜30万円程度が目安です。比べるときは、年次点検が含まれているか、指摘事項が出たときの修繕まで対応してもらえるかを確認してください。
掲載した費用は一般的な相場の目安です。実際の金額は建物の構造・配線ルート・作業条件によって変わります。正確な費用は現地調査に基づくお見積りをご確認ください。
