キュービクルの更新は、金額が大きいわりに「今すぐ困っていない」設備の工事です。だから後回しになりやすい。ところが、故障してから動くと選択肢がなくなります。
設備が止まれば施設全体が止まります。工場なら生産停止、商業施設なら休業。しかも高圧機器は在庫を持っている品目が限られるため、緊急で調達すると納期も費用も跳ね上がります。
この記事では、機器ごとの更新推奨時期、劣化のサイン、費用の目安、そして工期と停電時間の考え方を整理します。
- 日本電機工業会の調査に基づく更新推奨時期は、高圧配電盤15年、変圧器20年、真空遮断器20年など機器ごとに異なる
- 進相コンデンサ・避雷器・保護継電器は15年が目安
- 盤ごと一括で更新するか、機器単位で更新するかで費用と停電時間が変わる
- 費用の目安は300万〜1,000万円以上。規模と工事条件による
- 変圧器は省エネ補助金の設備単位型の対象設備。公募時期に合わせる選択肢もある
機器ごとの更新推奨時期

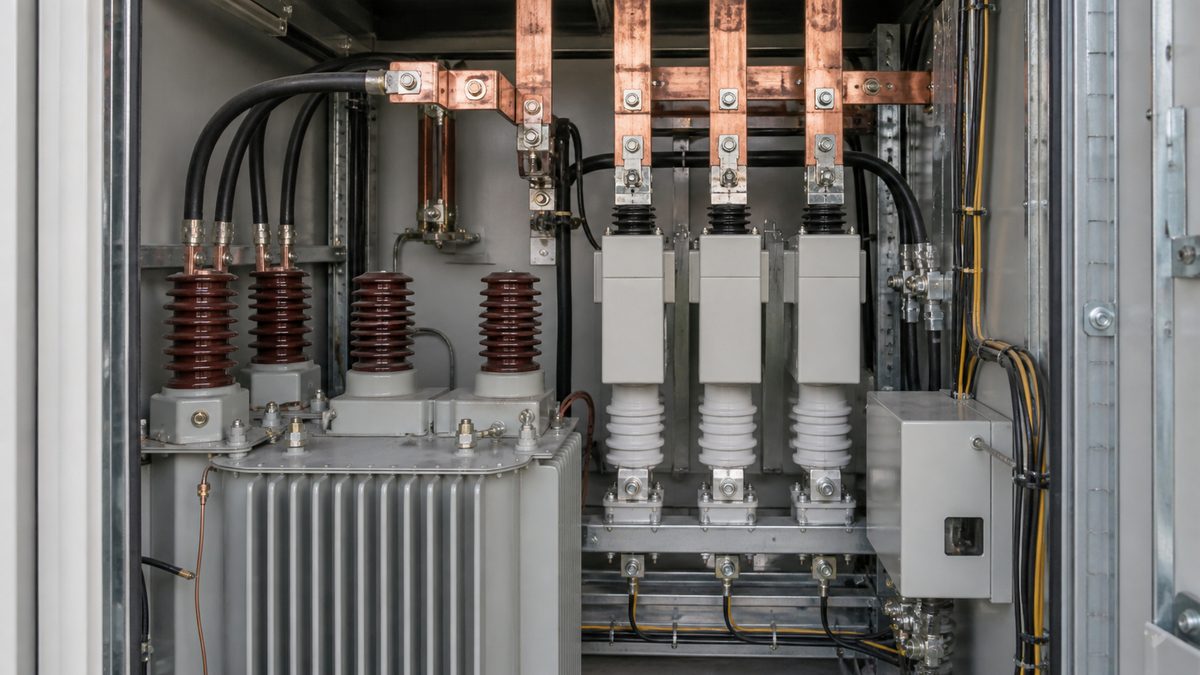

キュービクルは、寿命の違う機器の集合体です。日本電機工業会の「汎用高圧機器の更新推奨時期に関する調査」などに基づき、次のような目安が示されています。
| 機器 | 更新推奨時期 |
|---|---|
| 高圧配電盤（キュービクル本体） | 15年 |
| 高圧真空遮断器（VCB） | 20年 |
| 油遮断器（OCB） | 20年 |
| 油入変圧器 | 20年 |
| 乾式モールド変圧器 | 20年 |
| 高圧進相コンデンサ（SC） | 15年 |
| 避雷器（LA） | 15年 |
| 保護継電器 | 15年 |
| モールド形計器用変成器 | 15年 |
| 低圧配電盤 | 20年 |
いちばん短いのが15年の区分で、盤本体、進相コンデンサ、避雷器、保護継電器がここに入ります。設置から15年を超えたら、更新の検討を始める時期と考えて差し支えありません。
更新を検討すべき劣化のサイン
- 盤の腐食、特に下部の錆と穴：雨水の侵入経路になります
- 扉が閉まりにくい、パッキンが硬化している：防水・防塵が効かなくなります
- 高圧ケーブル端末部の変色、トラッキングの痕跡：停電事故の原因として多い箇所
- 進相コンデンサの膨れ、油漏れ：内部の劣化が外観に出ています
- 変圧器の油漏れ、絶縁油の劣化：油の色や試験値の変化
- 異音、うなり、放電音：内部で何かが起きています
- 年次点検の指摘事項が増えてきた：これがいちばん分かりやすい指標です
- 交換部品の供給が終了している：故障しても直せません
- 小動物の侵入痕跡：短絡事故の原因になります
点検で見つかる劣化についてはキュービクル点検の記事でも詳しく触れています。
盤ごと更新するか、機器単位で更新するか
| 盤ごと一括更新 | 機器単位の更新 | |
|---|---|---|
| 内容 | キュービクル本体ごと新品に入れ替える | 劣化した機器だけを交換する |
| 費用 | 大きい | その都度は小さいが、積み重なる |
| 停電時間 | 長い（1日〜数日）が、1回で済む | 1回は短いが、回数が増える |
| 容量変更 | できる | 盤の制約を受ける |
| 向いている場合 | 設置から20年前後、盤の腐食も進んでいる | 盤は健全で、特定の機器だけ劣化している |
判断の分かれ目は盤本体の状態です。盤が健全なら機器単位で延命できます。盤が錆びていたり、扉が閉まらなかったりするなら、中の機器だけ新しくしても環境が改善しません。
もうひとつの考え方が、停電を何回できるかです。年に1回の停電作業に合わせて機器を1つずつ替えていく方法もあれば、事業の都合で停電が難しく、1回で全部やってしまいたい場合もあります。
費用の目安
| 内容 | 費用の目安 |
|---|---|
| キュービクルの盤ごと更新 | 300万〜1,000万円以上 |
| 変圧器の交換（1台） | 50万〜200万円程度 |
| 真空遮断器（VCB）の交換 | 50万〜150万円程度 |
| 進相コンデンサの交換 | 20万〜60万円程度 |
| 保護継電器の交換 | 10万〜40万円程度 |
| 高圧ケーブル端末の処理 | 10万〜40万円程度 |
盤ごとの更新に幅があるのは、受電容量、変圧器の台数、設置場所の作業条件が大きく違うためです。屋上に設置されていてクレーンが必要、道路が狭くて搬入経路が限られる、といった条件が費用を押し上げます。
見積りで確認したい項目
- 既存設備の撤去・処分費（PCB含有機器がある場合は特に確認）
- 搬入・据付の方法（クレーン、道路使用許可の要否）
- 基礎工事の要否
- 電力会社との協議・申請の代行
- 停電作業の日程と時間帯（夜間・休日の割増）
- 仮設電源が必要かどうか
- 試験と竣工検査の内容
工事の流れと停電時間
- 現地調査：既存設備の型式、製造年、受電容量、単線結線図、搬入経路を確認
- 計画・見積り：更新範囲、工法、停電時間、日程を提示
- 電力会社との協議：受電設備の変更に伴う手続き
- 保安規程・主任技術者への連絡：保安管理を委託している場合は必ず共有
- 機器の製作・納品：受注生産のため、発注から納品まで数か月かかることがあります

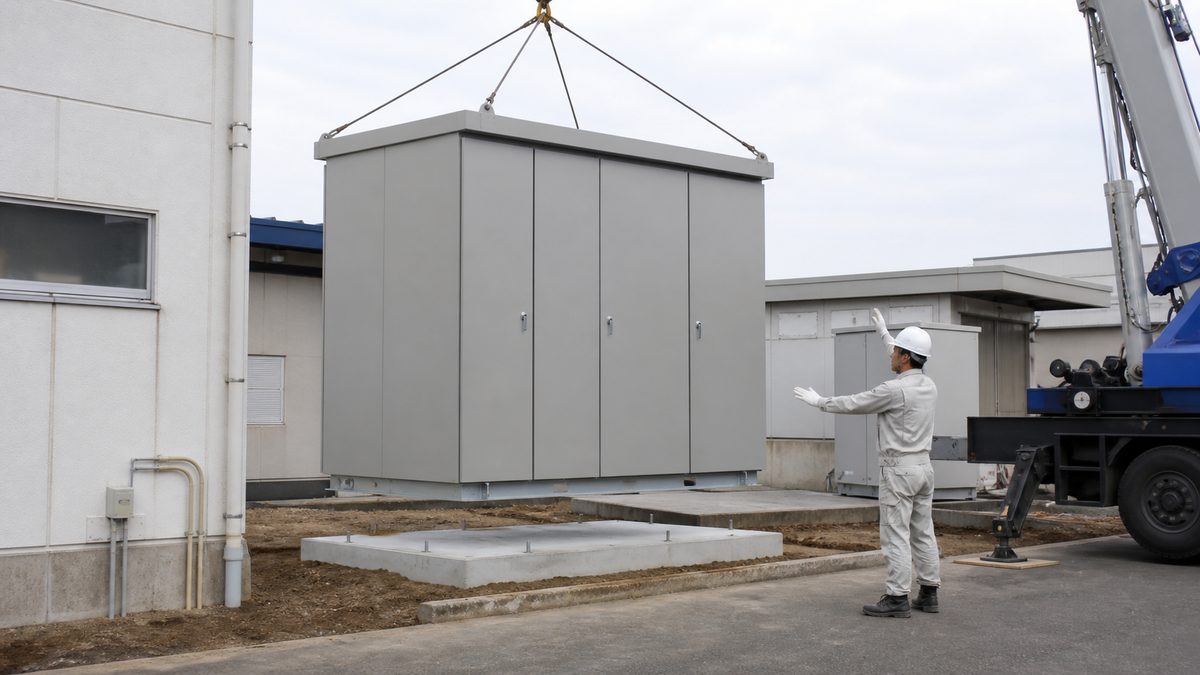

- 停電作業：既存設備の撤去、新設備の据付、結線
- 試験：絶縁抵抗、接地抵抗、保護継電器の動作試験、絶縁耐力試験
- 受電・竣工
停電時間は、機器単位の交換なら数時間、盤ごとの更新なら1日〜数日が目安です。仮設のキュービクルを設置して停電時間を短縮する方法もありますが、その分の費用がかかります。
ここで効いてくるのが納期です。高圧機器は受注生産が基本で、発注から納品まで数か月かかることがあります。故障してから発注すると、その間ずっと事業が止まります。
更新のタイミングで一緒に考えたいこと
受電容量の見直し
設備を導入した当時と、いまの使い方は違うはずです。契約電力に対して余裕がありすぎるなら容量を下げられますし、EV充電器や新しい生産設備を入れる予定があるなら余裕を持たせておきます。
変圧器の高効率化
変圧器は負荷がなくても常に損失（無負荷損）を出しています。夜間も休日も、電気が来ている限り発生する損失です。高効率のトップランナー変圧器に替えると、この分がまるごと減ります。
力率の改善
進相コンデンサの容量が適切か、劣化していないか。力率は85％を基準に、1％上回るごとに基本料金が1％割引になります（東北電力の場合）。更新のタイミングで見直す価値があります。
EV充電器や自家消費型太陽光の追加
EV充電設備や自家消費型の太陽光を将来入れる予定があるなら、その分の容量と盤のスペースを見込んでおきます。あとから追加するより、最初から織り込むほうが安く済みます。
補助金が使える可能性
令和7年度補正予算の省エネ・非化石転換補助金の設備単位型では、対象設備に変圧器が含まれています。補助率1／3以内、上限1億円、下限30万円。
キュービクルの更新そのものが対象になるわけではありませんが、高効率変圧器への更新部分が対象になりえます。2026年の公募は1次が4月27日、2次が7月9日で終了しているため、次の公募に向けた準備という位置づけになります。
公募期間は1か月ほどで、3者見積と省エネ効果の計算が必要です。更新計画を先に作っておくことが、公募が開いたときに動ける条件になります。あわせて、中小企業なら省エネ診断が自己負担6,006円／設備から受けられ、受変電設備も診断対象です。詳しくは省エネ補助金の記事で整理しています。
業者を選ぶときの確認点
- 第一種電気工事士がいるか：自家用電気工作物の工事には第一種電気工事士の資格が必要です
- 電気工事業の登録があるか
- 電力会社との協議を代行できるか：受電設備の変更手続きは煩雑です
- 試験の内容が明示されているか：絶縁耐力試験、保護継電器試験など
- 損害保険に加入しているか：万が一に備えた体制
- 協力会社を使う場合、内容を把握しているか：丸投げは品質にばらつきが出ます
- 更新後の保守までみてもらえるか
キュービクルの更新は、高圧機器の納期が読めることが前提の工事です。受注生産のものが多く、発注から数か月かかることも珍しくありません。故障してから動くと、その間ずっと止まったままです。
だから点検の指摘が増えてきた段階でご相談いただきたいのです。「あと2年くらいで替えましょう」という話ができれば、予算にも入れられますし、停電の日程も余裕をもって組めます。
工事中に想定外のことが起きたときは、勝手に判断せず必ずご相談します。優先順位の高いものから消化して、できることから進める。損害保険にも加入していますので、万が一のときも対応できます。
早めに動けるほど、選択肢は増えます
設備が止まってから動くと、どうしても選べる幅が狭くなります。在庫のある機器から選ぶことになり、停電の日程も選びにくく、費用も抑えにくい。事業が止まっている間の影響もあります。
計画的に更新できれば、機器を比較して選べます。停電も業務への影響が小さい日に合わせられますし、補助金の公募に合わせるという選択肢も出てきます。同じ工事でも、結果はずいぶん変わります。
Frawは仙台を拠点に、宮城県全域と東北近郊で法人・店舗の電気設備工事に対応しています。第一種電気工事士として低圧から高圧まで施工可能。他社では対応が難しいと言われた案件のご相談もいただいています。法人・店舗の電気設備工事について詳しく見る。
よくある質問
キュービクルの更新時期はいつですか？
機器によって異なります。日本電機工業会の調査などに基づく更新推奨時期は、高圧配電盤（キュービクル本体）が15年、高圧真空遮断器と変圧器が20年、高圧進相コンデンサ・避雷器・保護継電器・モールド形計器用変成器が15年です。最も短い区分が15年なので、設置から15年を超えたら検討を始める時期と考えてください。
キュービクルの更新費用はいくらですか？
盤ごとの更新で300万〜1,000万円以上が一般的な目安です。受電容量、変圧器の台数、設置場所の作業条件で大きく変わります。屋上設置でクレーンが必要、搬入経路が狭いといった条件は費用を押し上げます。機器単位なら変圧器1台で50万〜200万円程度、真空遮断器で50万〜150万円程度です。
更新工事の停電時間はどのくらいですか？
機器単位の交換なら数時間、盤ごとの更新なら1日〜数日が目安です。仮設のキュービクルを設置して停電時間を短縮する方法もありますが、その分の費用がかかります。事業への影響が小さい日程を選べるよう、早めの計画をおすすめします。
盤ごと替えるべきか、機器だけ替えるべきか、どう判断しますか？
盤本体の状態が判断の分かれ目です。盤が健全なら機器単位で延命できますが、盤が錆びていたり扉が閉まらなかったりする場合は、中の機器だけ新しくしても環境が改善しません。あわせて、停電作業を何回できるかという事業側の事情も考慮します。
古い変圧器にPCBが含まれている可能性はありますか？
1990年代前半までに製造された変圧器やコンデンサには、PCB（ポリ塩化ビフェニル）を含むものがあります。該当する場合は法令に基づいた保管と処分が必要で、通常の廃棄はできません。更新を検討する段階で、機器の製造年と銘板を確認してください。
キュービクルの更新に補助金は使えますか？
更新そのものが対象になる制度はありませんが、令和7年度補正予算の省エネ・非化石転換補助金（設備単位型）の対象設備に変圧器が含まれています。補助率1／3以内、上限1億円、下限30万円。高効率変圧器への更新部分が対象になりえます。2026年の公募は1次・2次とも終了しているため、次の公募に向けて更新計画を準備しておくことになります。
まとめ
キュービクルの更新推奨時期は、機器によって15年から20年。盤本体、進相コンデンサ、避雷器、保護継電器が15年の区分なので、設置から15年を超えたら検討開始が目安になります。
費用は盤ごとの更新で300万〜1,000万円以上。停電時間は機器単位なら数時間、盤ごとなら1日〜数日。高圧機器は受注生産で納期がかかるため、故障してから動くと選択肢がなくなります。
点検の指摘が増えてきたら、更新計画を立てる時期です。変圧器の更新は省エネ補助金の対象にもなりえます。まずは現状の設備を確認させてください。
